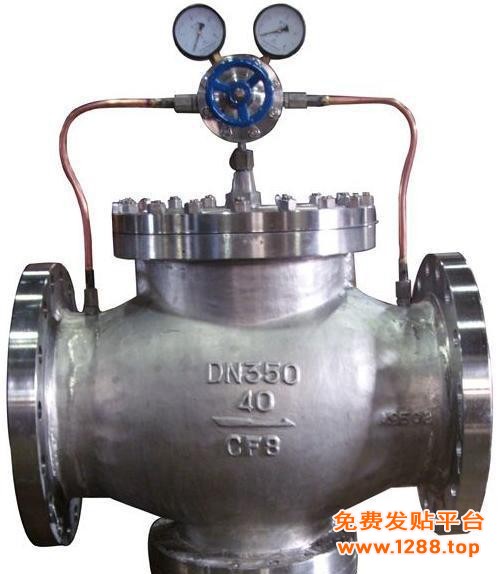

不锈钢气体减压阀概述：
该阀主要由主阀和导阀两大部件组成。适用于工作温度低于80℃的空气、液化气、氧气等气体管路上。使用时旋转调节螺杆，顶开导阀盘，介质由阀前导管通过导阀腔进入主阀上盖，促使介质压力推动活塞，使主阀盘开启，介质流向阀后，同时由阀后压力进入导阀直接传递并作用于膜片下方与膜片上方压力保持佳平衡状态，达到减压目的。气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、
ww.shjbn.net/jyfxl
|
型号 |
|
YK43X-16Q |
YK43X-25 |
YK43X-40 |
YK43X-64 |
|
公称压力 |
|
1.6 |
2.5 |
4.0 |
1.6 |
|
壳体试验压力 |
|
2.4 |
3.8 |
6 |
2.4 |
|
出口压力 |
|
≤1.6 |
2.5 |
4 |
≤1.6 |
|
适用介质 |
|
空气、液化气、氧气 |
|||
|
介质温度 |
|
≤70℃ |
|||
|
压力特性偏差 |
|
||||
YK43F不锈钢气体减压阀连接尺寸：
|
公称通径DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
290 |
90 |
|
20 |
160 |
180 |
300 |
98 |
|
25 |
180 |
200 |
300 |
110 |
|
32 |
200 |
220 |
300 |
110 |
|
40 |
220 |
240 |
320 |
125 |
|
50 |
250 |
270 |
320 |
125 |
|
65 |
280 |
300 |
325 |
130 |
|
80 |
310 |
330 |
365 |
160 |
|
100 |
350 |
380 |
365 |
170 |
|
125 |
400 |
450 |
475 |
200 |
|
150 |
450 |
500 |
475 |
210 |
|
200 |
500 |
550 |
515 |
240 |
